YCB圓弧齒輪泵產生故障的原因有哪些？
2020-02-13 13:32:51

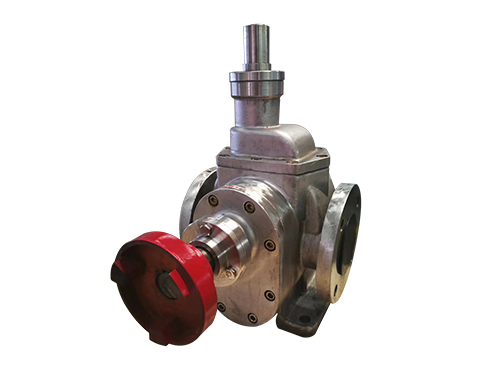

YCB圓弧齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成;齒輪選用雙圓弧正弦曲線齒形制作。它與漸開線齒輪比較杰出的長處是齒輪嚙合進程中齒廓面沒有相對滑動，所以齒面無磨損，作業平穩，無困液現象，噪音低、壽命長、速率高;該泵擺脫了傳統規劃的捆綁，使得齒輪泵在規劃、出產和運用進步入了一個新的范疇。修理這塊主要是看前后端蓋內表面與齒輪磨損位置，對于低壓YCB圓弧齒輪泵通常端蓋內表面易損壞，需要通過研磨前后端蓋內表面的修理，對于中高壓而言，主要是由于彈性擦板或浮動軸套內表面與齒輪端面配合處磨損，因齒輪的抗磨性好，不易磨損，故彈性側板或浮動軸套易磨損，如果磨損量大，可以通過機床加以修理，注意其間隙要在規定的數值范圍內，如果磨損量小，可研磨彈性側板或浮動軸套內表面，安裝時相應要仔細;或在排油腔對應著的浮動軸套背面裝一個密封圈，這樣浮動軸套受力均勻平衡、磨損減少，間隙也小，能夠壓力。
YCB圓弧齒輪泵采用了環球的“雙圓弧正弦曲線齒型”。該泵設有壓力式控制閥作為超載保護，穩定閥全回流壓力為泵額定排出壓力的1.6倍，也可以再允許排出的壓力范圍內根據實際需求零星調整，單次控制閥不能做為減壓閥長期工作，需要時請另行安裝。該泵的軸端設計為兩種形式，一種是解析密封，另一種是填料密封，可以根據具體使用情況和用戶要求確定。YCB圓弧齒輪泵在日常的運轉過程中經常會產生轉不動、卡住或者抱死等現象的產生，經過技術人員總結的經驗。
一、YCB圓弧齒輪泵產生故障的原因有哪些？
?。?）是軸套和軸之間轉配間隙過小，YCB圓弧齒輪泵在運轉過程中泵軸套和軸的位置用于磨損溫度過度升高，由于裝配間隙小，泵溫度升高，泵軸隨溫度升高膨脹系數增大導致泵軸抱死。
?。?）YCB圓弧齒輪泵裝配時，齒面間隙與前后泵蓋間隙過小，泵在運轉過程中產生熱量造成雙側止推板與齒輪端面產生摩擦后抱死。
?。?）YCB圓弧齒輪泵在輸送高粘度介質時，由于泵輸送粘度高，阻力大，泵整體會產生熱量大，這種情況下YCB圓弧齒輪泵的個部件之間間隙相應要比常規間隙放大，否則就會容易抱死。
（4）YCB圓弧齒輪泵軸選用的材質和軸套選用的是同種不銹鋼材質，而且沒有進行任何調質處理，由于不銹鋼材質含碳量低，材質比較軟、粘，一旦有細微的固體顆粒進入軸套部位，就會隨著主軸的轉動磨損軸套，而且磨損會隨著泵軸套位置的逐步增加磨損面積原來越大，直至不銹鋼圓弧齒輪泵的泵軸和軸套抱死。
二、YCB圓弧齒輪泵填料密封有哪些好處？
?。?）有足夠的化學穩定性，不污染介質，填料不被介質泡脹，填料中的浸漬劑不被介質溶解，填料本身不腐蝕密封面；
?。?）制造簡單填裝方便；
?。?）填料自潤滑性能良好，摩擦系數??；
?。?）有相應的塑性在壓緊力作用下能產生相應的徑向力并與緊密軸接觸；
?。?）軸存在少量偏移時，填料應有足夠的浮動彈性；
所以在機械行業填料密封主要用作動密封，在填料密封的設計選擇上，應以機械設備的工作條件為主要考慮因素。YCB系列圓弧齒輪泵設有穩定閥作為超載保護，控制閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本穩定閥不能作減壓閥長期工作，需要時可在管路上另行安裝。泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。圓弧齒輪在兩嚙合齒廓間為一點連續接觸，不會產生困油現象，全部解決了漸開線齒輪泵因困油現象導致泵的振動，噪聲，軸承負載增大等現象。因此圓弧齒輪泵具速率較為合理，噪聲低，并具有良好的節能效果。
